Simulación CFD · Edificación
Ventilación natural en garage de estacionamiento
Diseño inteligente de aberturas mediante CFD: eliminación del sistema de extracción mecánica y reducción sostenida del consumo energético a lo largo de la vida útil del edificio.
100%
Eliminación del sistema de extracción mecánica
–$0
Costo operativo en ventilación durante la vida útil del edificio
30–40%
Reducción estimada de consumo energético asociado al sistema HVAC del garage
01Problema
Un garage que no cumplía el criterio prescriptivo — y una decisión de inversión de largo plazo
El proyecto de estacionamiento para ES Metals en California presentaba una geometría de fachadas que no alcanzaba el umbral del 50% de apertura en dos o más lados requerido por la Nota 3 de la Tabla 403.7 del California Mechanical Code (CMC 2025) para quedar exento de ventilación mecánica. El camino convencional habría sido instalar un sistema de extracción forzada con sensores de CO y NO₂, con todos los costos de capital, operación y mantenimiento que eso implica a lo largo de décadas.
El cliente, sin embargo, identificó una oportunidad diferente: en lugar de asumir el sistema mecánico como inevitable, quería saber si el diseño de la fachada —mediante la incorporación de estructuras de control de flujo (FINS)— podía lograr un comportamiento de ventilación natural equivalente al del criterio prescriptivo, evitando de raíz la instalación del sistema.
02Solución
Simulación CFD con OpenFOAM® para caracterizar el flujo en estado actual y proponer geometría de FINS
AxonID realizó una simulación CFD completa del estado actual (As Is) del nivel de garage designado por el cliente. A partir de datos meteorológicos de la estación ASOS más cercana al sitio, se determinaron la dirección de viento dominante y la condición más desfavorable para la ventilación, estableciendo las condiciones de frontera del modelo.

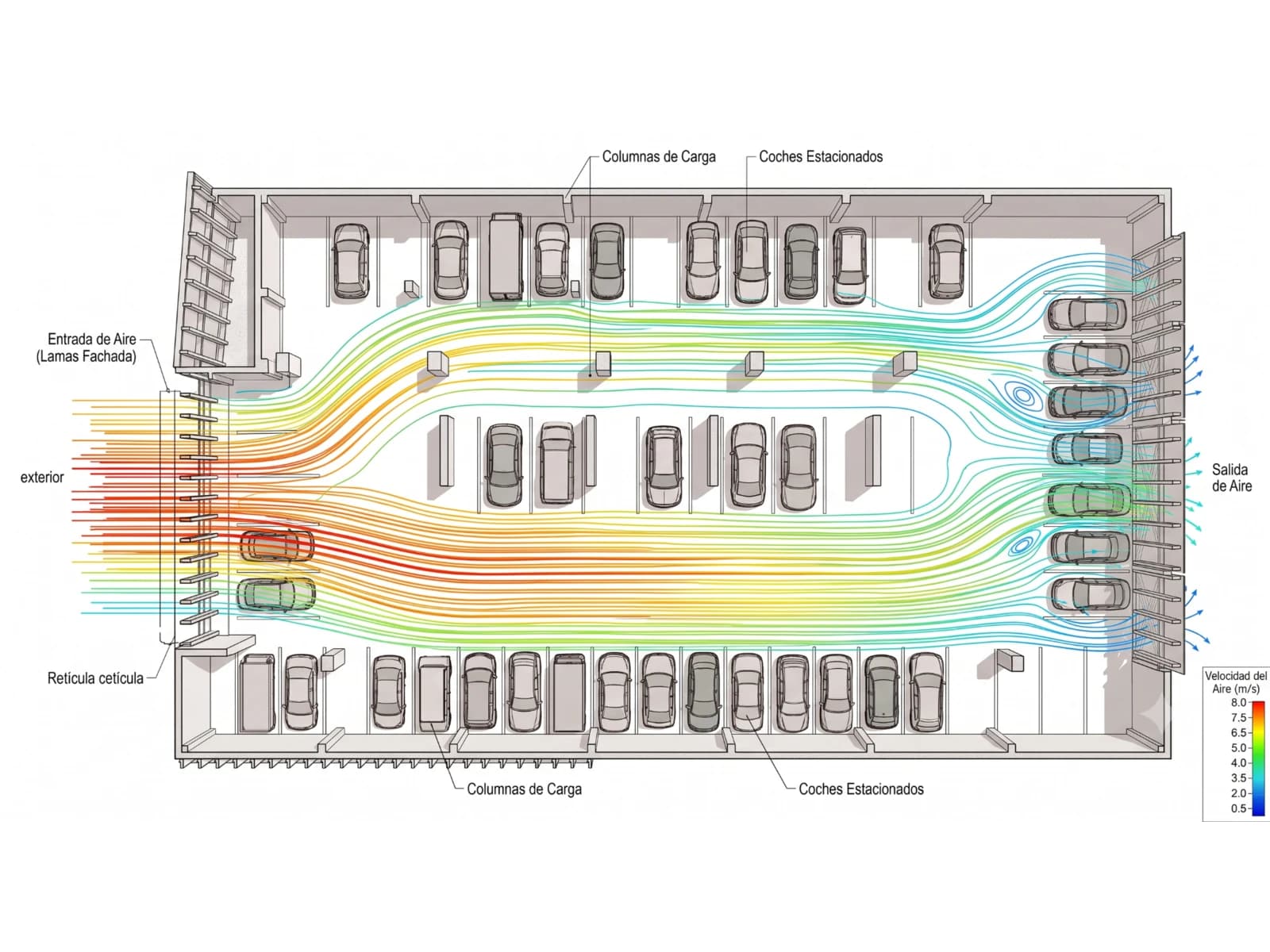

La malla computacional — de hasta 220 millones de elementos, ejecutada en clúster HPC — capturó con alta resolución el comportamiento del flujo alrededor y a través de las FINS, los campos de velocidad en el interior del garage, las zonas de recirculación y las áreas de baja renovación de aire. Los resultados permitieron evaluar si la configuración propuesta producía patrones de flujo comparables a los de un garage con el 50% de apertura libre.
03Resultados
Un sistema que trabaja solo — sin energía, sin mantenimiento, sin fallo
La simulación demostró que la distribución y geometría de FINS produce patrones de velocidad y renovación de aire coherentes con los criterios de referencia del CMC 2025 para garages de ventilación natural. La información técnica resultante sirve de base para la justificación ante la autoridad competente bajo la vía de Diseño Alternativo de Ingeniería (Sección 302.3 del CMC).
El beneficio estratégico es directo: al eliminar la instalación del sistema mecánico, el cliente evita un gasto de capital inicial estimado entre $80,000 y $150,000 USD en equipos de extracción, ducterías y controles, y erradica completamente el costo operativo recurrente de ese sistema durante la vida útil del edificio.
| Concepto | Sistema mecánico | Ventilación natural (FINS) |
|---|---|---|
| Inversión inicial | $80,000–$150,000 USD | $0 en equipo mecánico |
| Consumo energético anual | ~$8,000–$18,000 USD / año | $0 |
| Mantenimiento anual | $3,000–$8,000 USD / año | Sin sistema que mantener |
| Costo acumulado a 25 años | $355,000–$650,000 USD | Prácticamente cero |
| Riesgo de fallo operativo | Alto (sensores, motores, controles) | Eliminado |
04Por qué importa
Diseñar para no necesitar energía es la inversión más inteligente
Los sistemas de ventilación mecánica en garages son obligatorios cuando el diseño no puede aprovechar el movimiento natural del viento. Pero cada motor instalado es un compromiso permanente: consume energía todos los días, requiere mantenimiento preventivo y correctivo, y falla. Un garage bien diseñado —donde la geometría misma mueve el aire— transforma ese costo perpetuo en cero.
El uso de CFD como herramienta de diseño no es solo una validación técnica: es una decisión financiera. Invertir en simulación durante la etapa de proyecto cuesta una fracción del costo que tendría el sistema mecánico que se evita, con un retorno que se extiende durante décadas. En proyectos con alta vida útil como edificios de estacionamiento, este diferencial es especialmente pronunciado.
Ficha técnica
Especificaciones técnicas
- Solver: OpenFOAM — régimen estacionario, flujo viscoso incompresible (RANS)
- Malla: hasta 220 millones de elementos, generada en ANSA® con refinamiento en zona de FINS
- Infraestructura de cómputo: clúster HPC con ejecución paralela
- Condiciones meteorológicas: datos horarios NOAA ASOS de estación designada
- Variables analizadas: campo de velocidades, presión, vorticidad, tasas de renovación de aire
- Referencia normativa: CMC 2025, Tabla 403.7 Nota 3 / Sección 302.3 Diseño Alternativo de Ingeniería
- Personal: ingenieros con nivel de doctorado en dinámica de fluidos computacional
- Entregables: caso CFD configurado, visualizaciones técnicas, planos de corte, reporte y presentación ejecutiva
